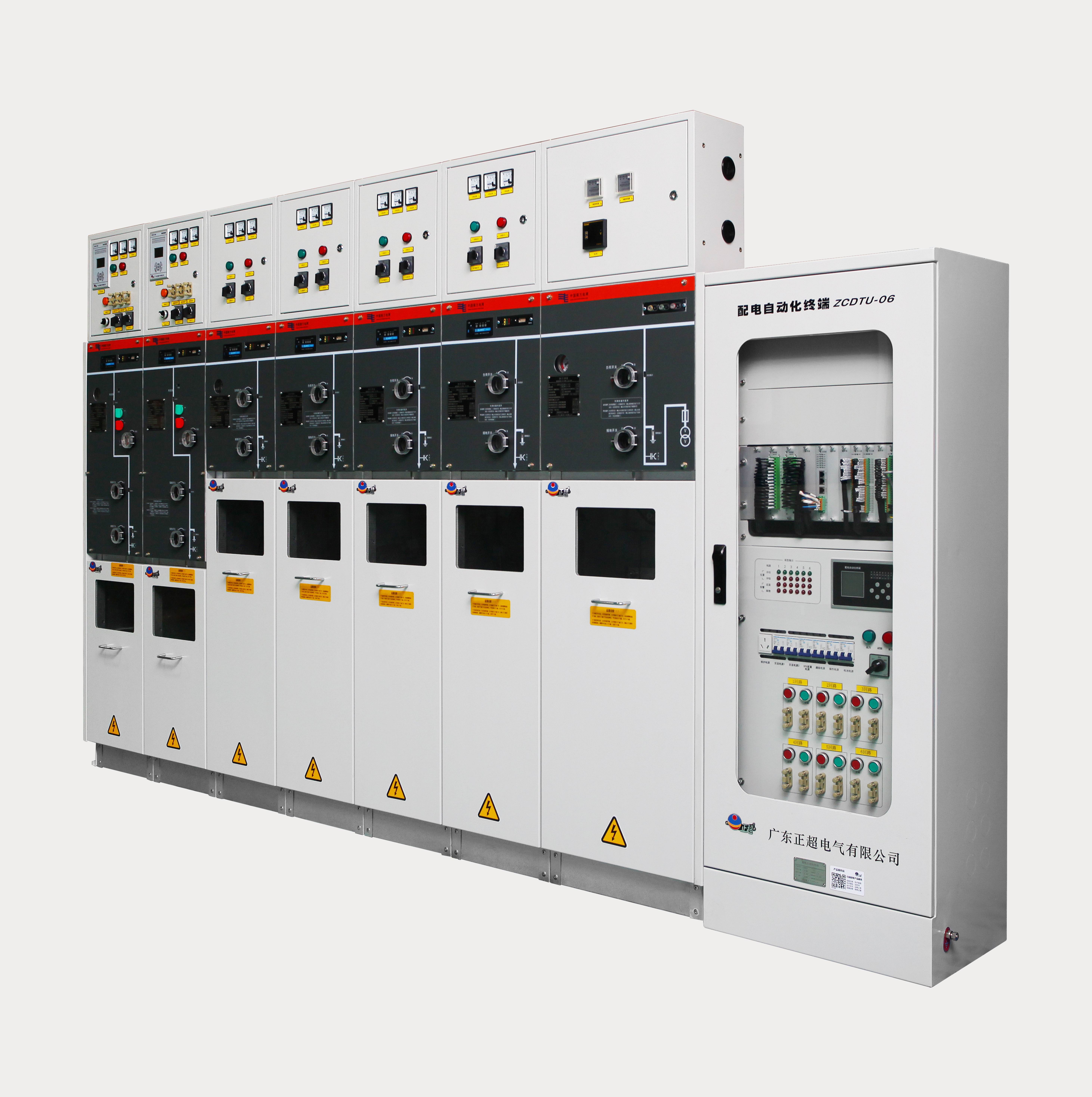

ZCSF-12 户内高压交流六氟化硫智能环网开关装备
ZCSF-12(F?R)全关闭SF6智能环网开关装备户内使用 ，系三相交流50Hz的高压成套开关装备 ，作为10kV系统吸收和分派电能及对电路实现控制�；ぶ� ，是新一代的小型化SF6全绝缘环网开关柜 ，具有电气性能优良、装置轻盈、运行可靠、组合无邪、免维护、性能价钱比优等特点 ，普遍应用于工业及民用电缆环网及供电最后 ，特殊适用于小型二次配电站、开闭所、工矿企业、都会住宅小区、铁路、高层修建等电力系统中作为接受和分派电能之用。
◇ 开关柜结构、性能及特点 ◇
SF6气箱接纳不锈钢板全焊接而成 ，防护品级抵达IP67 ，气箱留有现场充气阀。负荷开关、接地开关、熔断器支座及母线等一次元器件密封在SF6气箱中；高压熔断器装置在密封的绝缘筒中 ，绝缘完全不受凝露、腌臜等外界情形条件的影响。具有全密封、全绝缘性能 ，有较强的防洪能力 ，免维护 ，能在卑劣情形条件下清静运行。柜内主母线由母线绝缘子牢靠在箱体的上部 ，可通过母线毗连器利便地举行扩展。接纳� ？榛苹杓� ，体积小 ，收支线环网柜尺寸统一。有单位型、共箱型的� ？槭浇峁� ，可凭证用户要求恣意扩展组合。操作无邪、联锁可靠 ，知足“五防”功效要求 ，底座由敷铝锌板拼装而成 ，机械强度高 ，防侵蚀性能优良。也可装于户外的防护箱内使用� ？伤秤ε涞缱远蟮挠没�。
正常使用条件
海拔高度：不凌驾4000 m ；
情形温度：－10℃～ ＋40℃ ，（允许在－30℃时储运）；
相对湿度：日平均不大于95% ，月平均不大于90% ；
地动烈度：不凌驾8度；
注：凡凌驾上述要求规模的 ，应与制造厂协商确定。
1、 环网柜通过了零表压下开断额定有功负载电流试验；
2、 环网柜通过了内部电弧故障试验（20kA/0.5s）及海拔高度4000 m的型式试验；
3、 环网柜已通过配网自动化联调�；ご褪绞匝� ，具有手艺立异、性能清静、稳固、适用的特点；
4、 ZCSF-12系列全绝缘SF6环网柜新手艺、新产品于2017年通过广东电网公司和广东省机械行业协会团结组织的判断；
5、 已获发明、适用新型等专利手艺7项 ，是“广东省高新手艺产品”；
6、 环网柜气箱接纳厚度3mm的不锈钢304质料 ，应用自动焊接机械人焊接而成 ，防护品级抵达IP67 ，具有强度高、密封性能优良的特点；

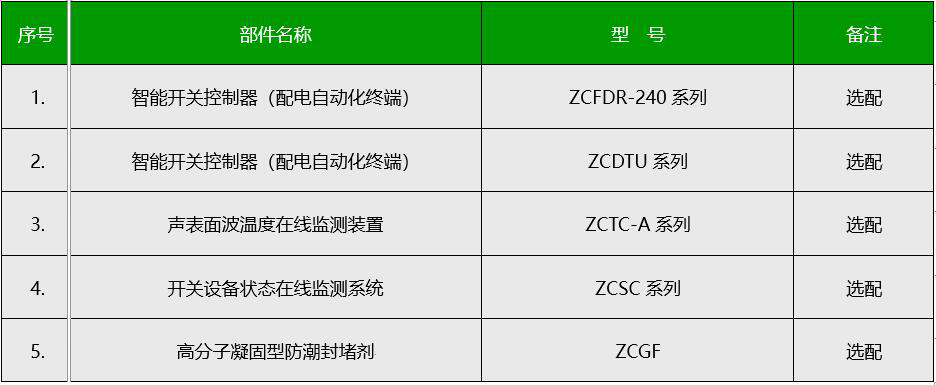

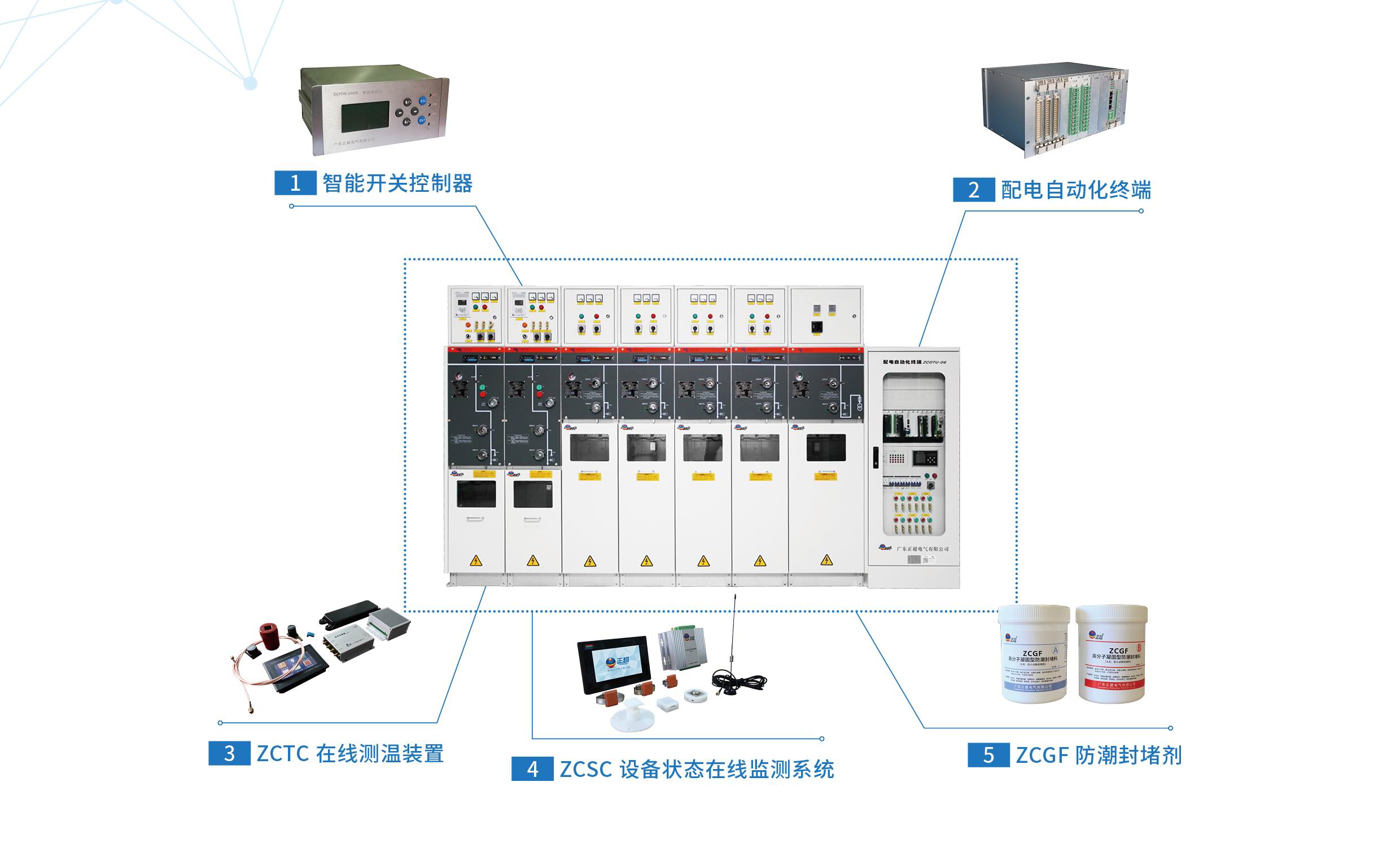

7、 可选配Z6尊龙自主品牌主要一二次电气元件和新手艺新质料 ，实现智能配网功效升级：

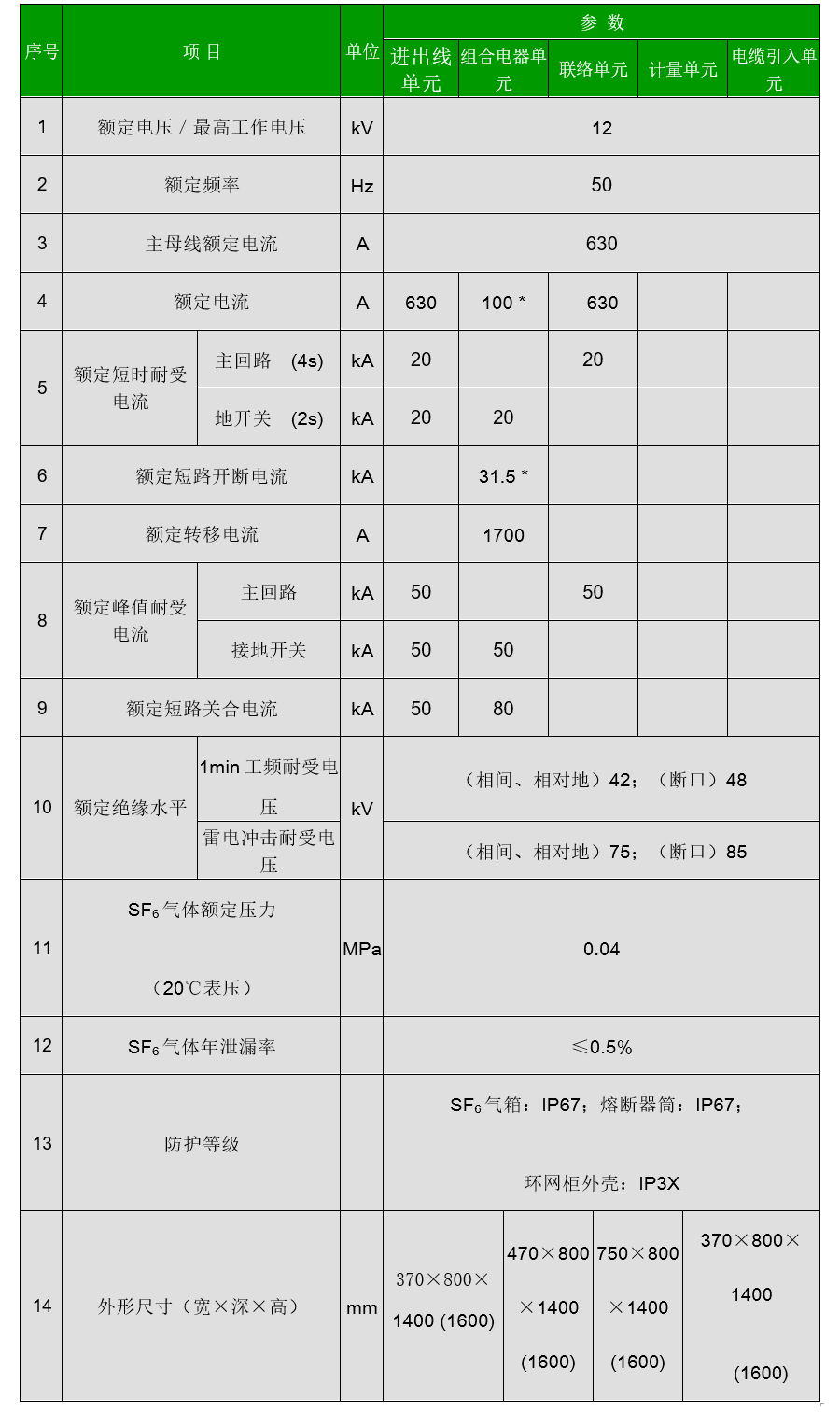

◇ ★ 主要手艺参数 ★ ◇
* 组合电器柜的额定电流和额定短路开断电流凭证所配熔断器而定。
